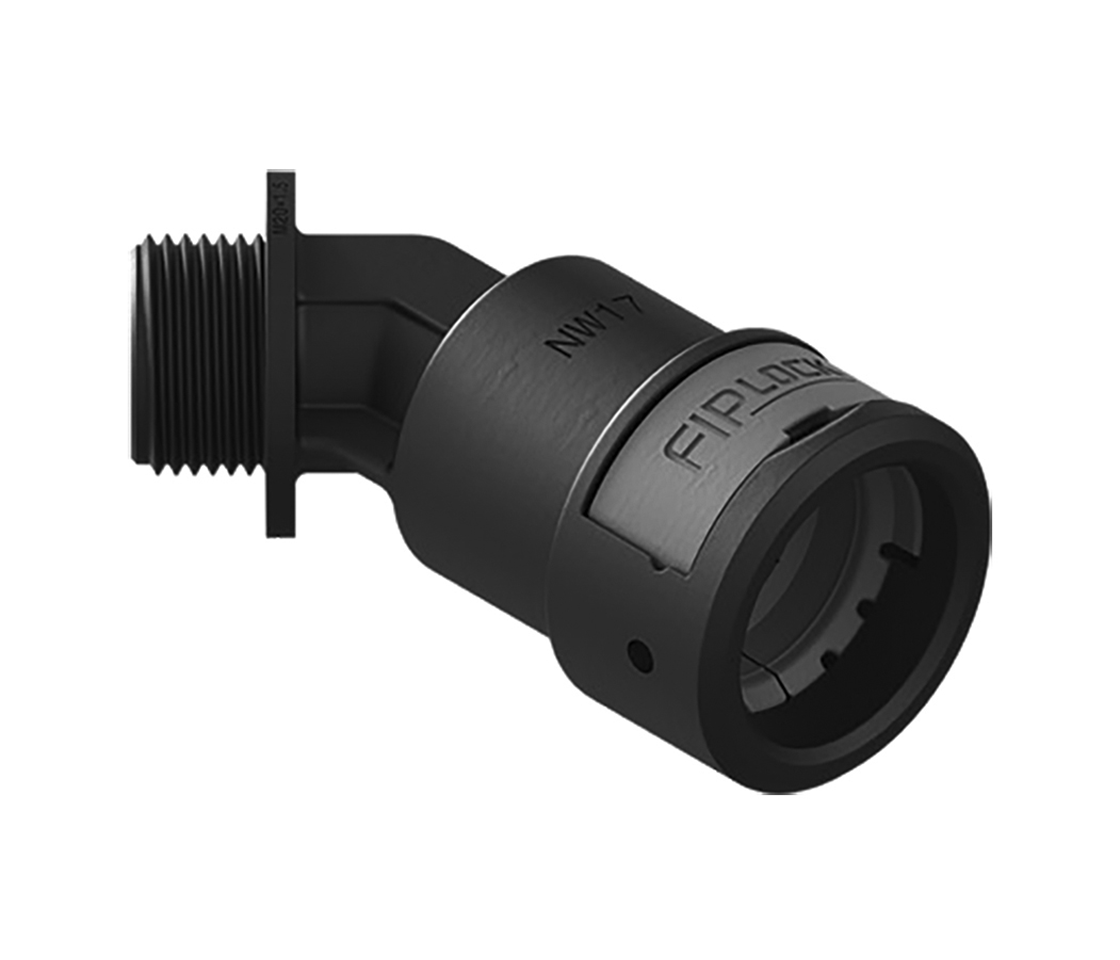

Kabelschutzverschraubung AAPA-M IP69, 45° metrisch
Die Kabelschutzverschraubung AAPA-M verbindet FIPLOCK Wellrohre mit metrischen Gewindeanschlüssen. Die 45°-Bauform eignet sich für saubere Richtungswechsel, wenn eine gerade oder 90°-Führung nicht optimal ist. Dadurch bleibt die Leitungsführung kompakt, übersichtlich und montagefreundlich. Im FIPLOCK ONE System steht das Produkt für hohen IP69-Schutz und eine UV- und Witterungsbeständigkeit von bis zu 40 Jahren.
Anwendung
Für den Anschluss von FIPLOCK Wellrohren an Gehäuse, Maschinen und Anlagen, bei industriellen Elektroinstallationen, in der Bahntechnik, im Maschinenbau sowie bei platzsparenden 45°-Rohrführungen.
Serie
FIPLOCK
Werkstoff
Polyamid (PA)
Gewindewerkstoff
Polyamid (PA)
Gewindeart
metrisch
Gewinde
metrisch
Verbindungsart
Gewinde
Bauform
Aussengewinde
Drehbares Gewinde
Nein
Ausführung
45°-Winkel
Schutzart (IP)
IP66/IP67/IP68/IP69
Halogenfrei
Ja
UV Beständig
Ja
Einsatztemperatur
-50...+120 °C
22 Artikel
Filter zurücksetzen
Filtern
Plica-Nr.
Nenndurchmesser mm
Gewindeanschlussgrösse
Kleinster Innendurchmesser des Schlauches mm
Grösster Aussendurchmesser des Schlauches mm
Farbe
Gewindelänge mm
Gesamtlänge mm
Verfügbarkeit
VE
Preis / VE in CHFexkl. MwSt.
3D Modell
- Plica-Nr. 880000000Nenndurchmesser
mm 24.7Gewindeanschlussgrösse M12×1,5Kleinster Innendurchmesser des Schlauches
mm 5.3Grösster Aussendurchmesser des Schlauches
mmFarbe schwarzGewindelänge
mm 11Gesamtlänge
mm 55.5VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000001Nenndurchmesser
mm 24.7Gewindeanschlussgrösse M12×1,5Kleinster Innendurchmesser des Schlauches
mm 5.3Grösster Aussendurchmesser des Schlauches
mmFarbe grauGewindelänge
mm 11Gesamtlänge
mm 55.5VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000002Nenndurchmesser
mm 24.7Gewindeanschlussgrösse M16×1,5Kleinster Innendurchmesser des Schlauches
mm 9.2Grösster Aussendurchmesser des Schlauches
mmFarbe schwarzGewindelänge
mm 11Gesamtlänge
mm 56.7VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000003Nenndurchmesser
mm 24.7Gewindeanschlussgrösse M16×1,5Kleinster Innendurchmesser des Schlauches
mm 9.2Grösster Aussendurchmesser des Schlauches
mmFarbe grauGewindelänge
mm 11Gesamtlänge
mm 56.7VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000004Nenndurchmesser
mm 28.5Gewindeanschlussgrösse M16×1,5Kleinster Innendurchmesser des Schlauches
mm 9Grösster Aussendurchmesser des Schlauches
mmFarbe schwarzGewindelänge
mm 11Gesamtlänge
mm 59.8VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000005Nenndurchmesser
mm 28.5Gewindeanschlussgrösse M16×1,5Kleinster Innendurchmesser des Schlauches
mm 9Grösster Aussendurchmesser des Schlauches
mmFarbe grauGewindelänge
mm 11Gesamtlänge
mm 59.8VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000006Nenndurchmesser
mm 28.5Gewindeanschlussgrösse M20×1,5Kleinster Innendurchmesser des Schlauches
mm 13Grösster Aussendurchmesser des Schlauches
mmFarbe schwarzGewindelänge
mm 11Gesamtlänge
mm 61VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000007Nenndurchmesser
mm 28.5Gewindeanschlussgrösse M20×1,5Kleinster Innendurchmesser des Schlauches
mm 13Grösster Aussendurchmesser des Schlauches
mmFarbe grauGewindelänge
mm 11Gesamtlänge
mm 61VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000008Nenndurchmesser
mm 34Gewindeanschlussgrösse M20×1,5Kleinster Innendurchmesser des Schlauches
mm 13.8Grösster Aussendurchmesser des Schlauches
mmFarbe schwarzGewindelänge
mm 11Gesamtlänge
mm 74.7VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000009Nenndurchmesser
mm 34Gewindeanschlussgrösse M20×1,5Kleinster Innendurchmesser des Schlauches
mm 13.8Grösster Aussendurchmesser des Schlauches
mmFarbe grauGewindelänge
mm 11Gesamtlänge
mm 74.7VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000010Nenndurchmesser
mm 41.7Gewindeanschlussgrösse M25×1,5Kleinster Innendurchmesser des Schlauches
mm 17.7Grösster Aussendurchmesser des Schlauches
mmFarbe schwarzGewindelänge
mm 12Gesamtlänge
mm 80.3VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000011Nenndurchmesser
mm 41.7Gewindeanschlussgrösse M25×1,5Kleinster Innendurchmesser des Schlauches
mm 17.7Grösster Aussendurchmesser des Schlauches
mmFarbe grauGewindelänge
mm 12Gesamtlänge
mm 80.3VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000012Nenndurchmesser
mm 48.2Gewindeanschlussgrösse M32×1,5Kleinster Innendurchmesser des Schlauches
mm 25Grösster Aussendurchmesser des Schlauches
mmFarbe schwarzGewindelänge
mm 15Gesamtlänge
mm 85.1VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000013Nenndurchmesser
mm 48.2Gewindeanschlussgrösse M32×1,5Kleinster Innendurchmesser des Schlauches
mm 25Grösster Aussendurchmesser des Schlauches
mmFarbe grauGewindelänge
mm 15Gesamtlänge
mm 85.1VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000014Nenndurchmesser
mm 59.7Gewindeanschlussgrösse M40×1,5Kleinster Innendurchmesser des Schlauches
mm 32.8Grösster Aussendurchmesser des Schlauches
mmFarbe schwarzGewindelänge
mm 19Gesamtlänge
mm 112.4VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000015Nenndurchmesser
mm 59.7Gewindeanschlussgrösse M40×1,5Kleinster Innendurchmesser des Schlauches
mm 32.8Grösster Aussendurchmesser des Schlauches
mmFarbe grauGewindelänge
mm 19Gesamtlänge
mm 112.4VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000016Nenndurchmesser
mm 59.7Gewindeanschlussgrösse M50×1,5Kleinster Innendurchmesser des Schlauches
mm 36Grösster Aussendurchmesser des Schlauches
mmFarbe schwarzGewindelänge
mm 19Gesamtlänge
mm 116VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000017Nenndurchmesser
mm 59.7Gewindeanschlussgrösse M50×1,5Kleinster Innendurchmesser des Schlauches
mm 36Grösster Aussendurchmesser des Schlauches
mmFarbe grauGewindelänge
mm 19Gesamtlänge
mm 116VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000018Nenndurchmesser
mm 71Gewindeanschlussgrösse M50×1,5Kleinster Innendurchmesser des Schlauches
mm 42.4Grösster Aussendurchmesser des Schlauches
mmFarbe schwarzGewindelänge
mm 19Gesamtlänge
mm 121.4VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000019Nenndurchmesser
mm 71Gewindeanschlussgrösse M50×1,5Kleinster Innendurchmesser des Schlauches
mm 42.4Grösster Aussendurchmesser des Schlauches
mmFarbe grauGewindelänge
mm 19Gesamtlänge
mm 121.4VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000020Nenndurchmesser
mm 71Gewindeanschlussgrösse M63×1,5Kleinster Innendurchmesser des Schlauches
mm 50.5Grösster Aussendurchmesser des Schlauches
mmFarbe schwarzGewindelänge
mm 19Gesamtlänge
mm 126VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen - Plica-Nr. 880000021Nenndurchmesser
mm 71Gewindeanschlussgrösse M63×1,5Kleinster Innendurchmesser des Schlauches
mm 50.5Grösster Aussendurchmesser des Schlauches
mmFarbe grauGewindelänge
mm 19Gesamtlänge
mm 126VerfügbarkeitVE 1 PakPreis / VE in CHF exkl. MwSt.3D ModellEtiketten druckenEtiketten druckenZum Warenkorb hinzufügen
Nicht fündig geworden? Gerne klären wir ab, ob wir Ihr gesuchtes Produkt für Sie besorgen können.
Zum BeschaffungsserviceZubehör
