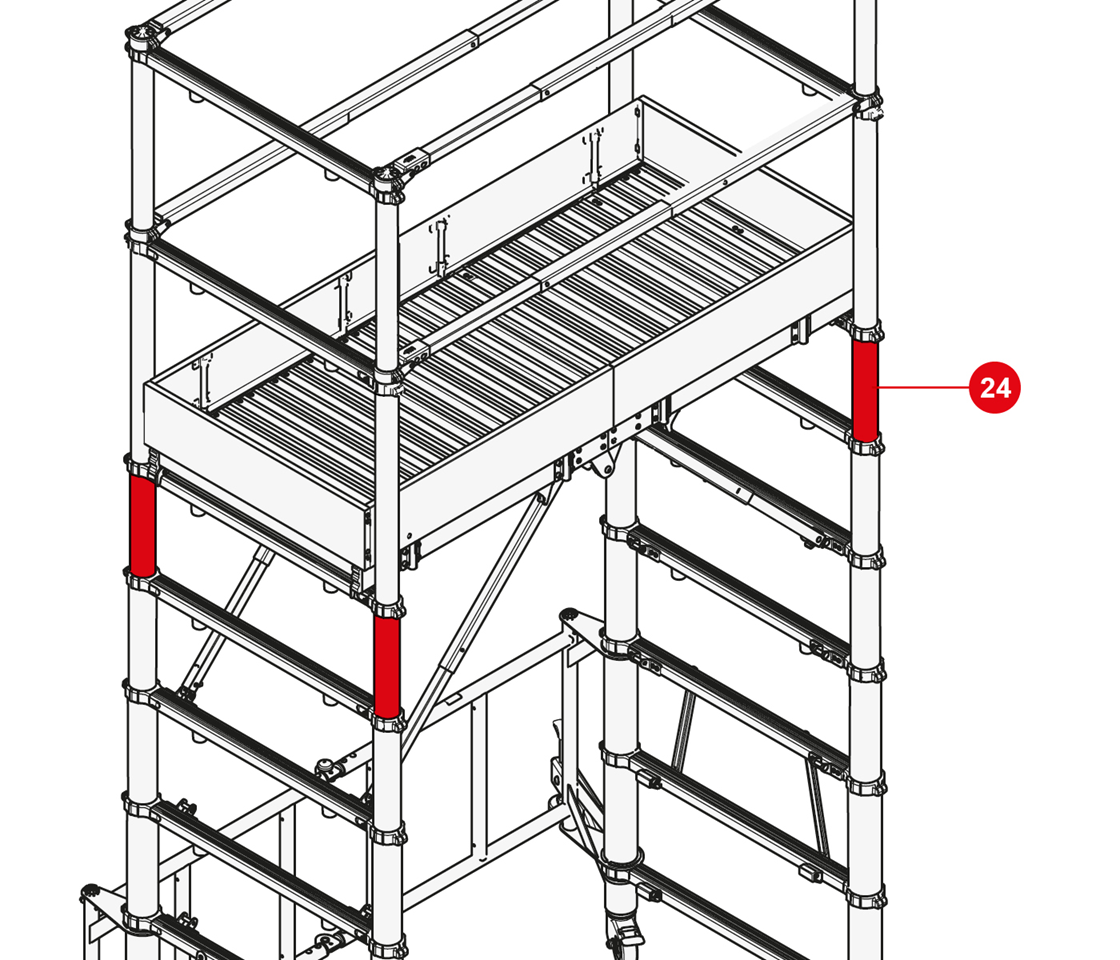

Montant ST52-3 GEN2 TELETOWER pièces de rechange Nr. 24

Pièces de rechange pour le plica TELETOWER. Cette vue d’ensemble reprend les pièces correspondant aux positions 1 à 33 du dessin des pièces de rechange et facilite l’identification des éléments de garde-corps, échelons, montants, plateformes, stabilisateurs et accessoires.

1 - Capuchon supérieur en plastique pour tube
2 - Main courante latérale
3 - Lisse intermédiaire latérale
4 - Bouton de déverrouillage, jaune
5 - Jeu de capuchons d’extrémité pour plateforme
6 - Échelon R52-3
7 - Échelon R56-4
8 - Bouton de déverrouillage, rouge
9 - Échelon R60-5
10 - Bouton de déverrouillage pour portillon rabattable
11 - Portillon rabattable
12 - Capuchon d’extrémité pour portillon rabattable avec niveau à bulle intégré
13 - Échelon R64-6
14 - Sangle de rangement et de transport
15 - Cale intérieure pour montant
16 - Butée d’espacement pour échelon avec fixations
17 - Échelon R68-9
18 - Sac pour plinthes
19 - Garde-corps main courante / lisse intermédiaire
20 - Montant ST44-1
21 - Montant ST48-2
22 - Kit de plinthes
23 - Plateforme
24 - Montant ST52-3
25 - Barre de stabilisation pour plateforme
26 - Montant ST56-4
27 - Montant ST60-5
28 - Montant ST64-6
29 - Échelons R68-7 et R68-8
30 - Autocollant de sécurité
31 - Stabilisateur
32 - Montant ST68-7
33 - Roue pivotante
