Lasttrennschalter 100…1600 A, 3N+P

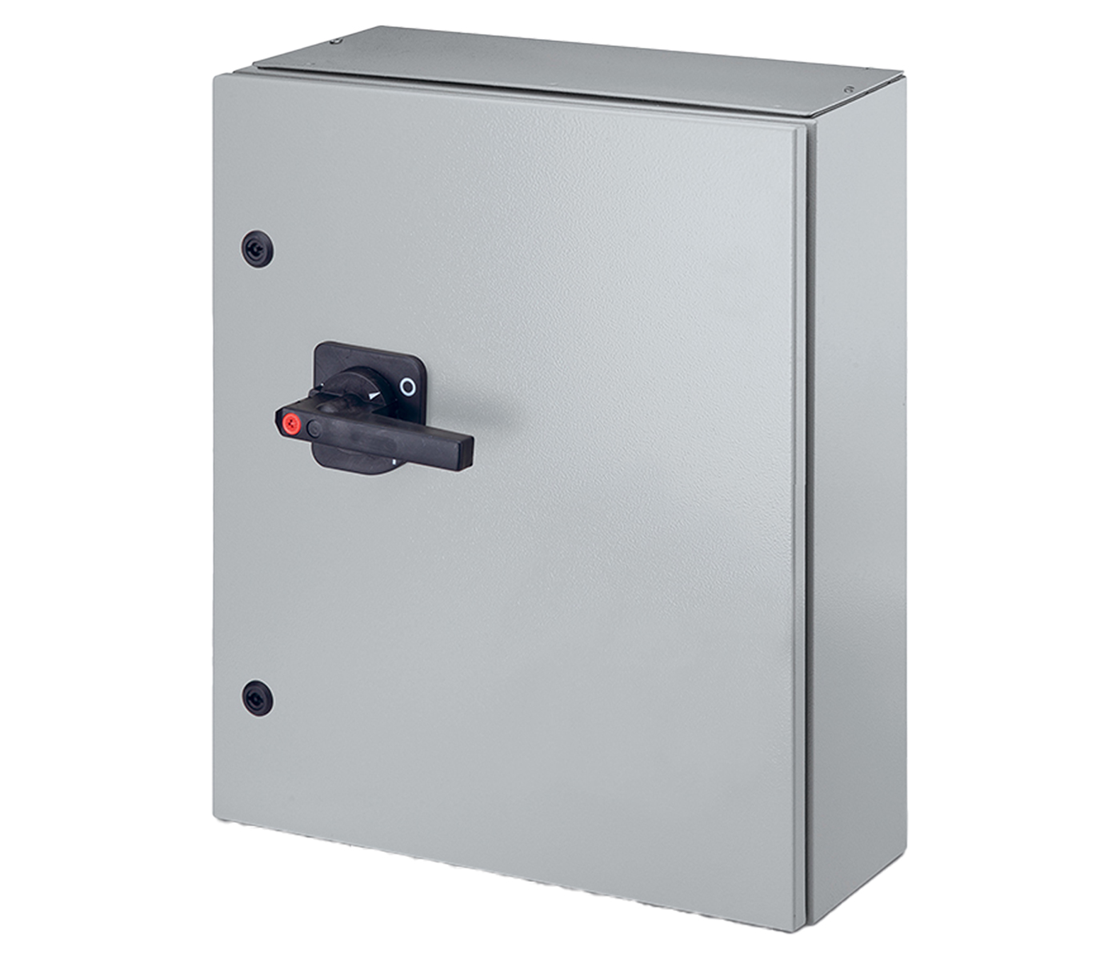

Die SCAME 590.KGE100–1600 A (3N+P) ist eine vollständige Baureihe von Lasttrennschaltern in lackiertem Stahlblechgehäuse mit Schwenktür. Die breite Gehäuseausführung ermöglicht die Verdrahtung von Kabeln mit grossen Leiterquerschnitten, wie sie für Anwendungen mit hoher Leistung und langen Zuleitungen erforderlich sind. Gleichzeitig gewährleisten die hohe elektrische Leistungsfähigkeit und Kurzschlussfestigkeit maximale Sicherheit auch bei sehr hohen Strombelastungen. Dank der hohen Schutzart IP65 und der Stossfestigkeit IK10 bietet er maximale Sicherheit selbst unter härtesten Bedingungen. Ein grosser Verkabelungsraum schafft mehr Platz und ermöglicht eine besonders einfache und komfortable Verdrahtung. Der Griff ist nur in der OFF-Position abschliessbar (für bis zu 3 Vorhängeschlösser). Kabelverschraubungsplatte mit Kabeleinführungen auf der Unterseite ermöglichen eine flexible Installation.

Ausführung als Hauptschalter

Ausführung als Wartungs-/Reparaturschalter

Ausführung als Sicherheitsschalter

Ausführung als NOT-AUS-Einrichtung

Nein

Ausführung als Wendeschalter

Nein

Max. Bemessungsbetriebsspannung Ue bei AC

690 V

Bemessungsbetriebsspannung

1000 V

Bemessungskurzzeitstromfestigkeit Icw

8 kA

Bemessungsbetriebsleistung bei AC-23, 400 V

85 kW

Schaltleistung bei 400 V

85 kW

Bedingter Bemessungskurzschlussstrom Iq

100 kA

Farbe des Betätigungselements

schwarz

Ausführung des Betätigungselements

Drehknopf

Verriegelbar

Anschlussart Hauptstromkreis

Bolzenanschluss

IP Schutz

IP 65 bis 5 bar

Serie

590.KGE16005

Lasttrennschalter 100…1600 A, 3N+P
